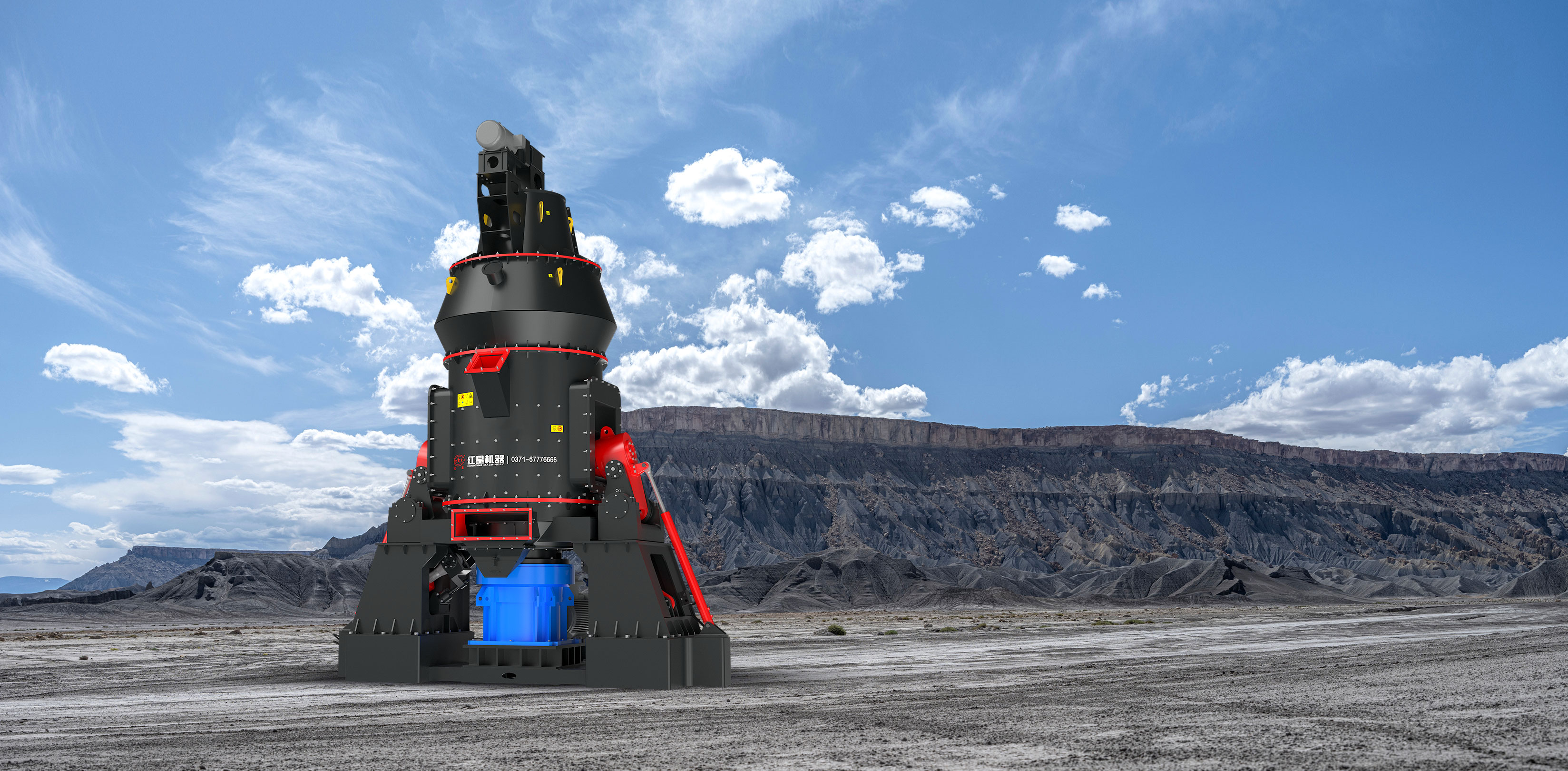

HLM系列立式磨粉機

集粉磨、烘干、收塵于一體

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

HLM系列立式磨粉機是大型先進高效節能粉磨產品，集粉磨、分級、烘干、輸送于一體，擁有自主知識產權，核心技術、經濟指標達到國際先進水平。廣泛應用于水泥建材煤炭能源，鋼鐵冶金、非金屬礦、電力等行業，適用于水泥生料、熟料、脫硫生石灰粉、礦渣、鋼渣錳礦、煤礦等物料的粉磨加工。

產品優勢和特點

Product Advantage

選粉效率高，產品品質高

采用動靜結合結構的選粉機，選粉效率更高。變頻調速，產品細度調整方便，使成品粒度在50-800目之間可調，粒度分布窄；粉磨的同時成品及時選出，成品污染小，品質高。
操作維護簡單

液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。
高效節能

磨輥、磨盤采用特殊的材質，磨輥輥套可翻面使用，使用壽命長。根據多年生產經驗，不斷優化輥道結構，提高了產量及生產效率。配備液壓加載系統，可根據易磨性的變化靈活調整研磨壓力，高效節能。
產品純度高

限位裝置保障工作過程中磨盤和磨輥不直接接觸，產品中鐵含量極少，單位產品磨耗一般不高于10g/t，且所含機械磨損鐵易于去除，有效保證物料的產品白度和純凈度。
可磨原料濕度范圍廣

立磨制粉系統無需另外配置烘干機，可以直接通熱風，在磨內多次與粉狀物料充分接觸烘干。通過調節熱風溫度，可滿足不同濕度物料的烘干要求，最高可滿足物料濕度高達 15%的烘干。
清潔環保

振動小，噪音低，噪音不高于80dB，且采用完全負壓運行，無粉塵外溢，密封可靠，根據不同物料選用專用脈沖收塵器，除塵效率高達99.9%，高于國家最新環保標準。

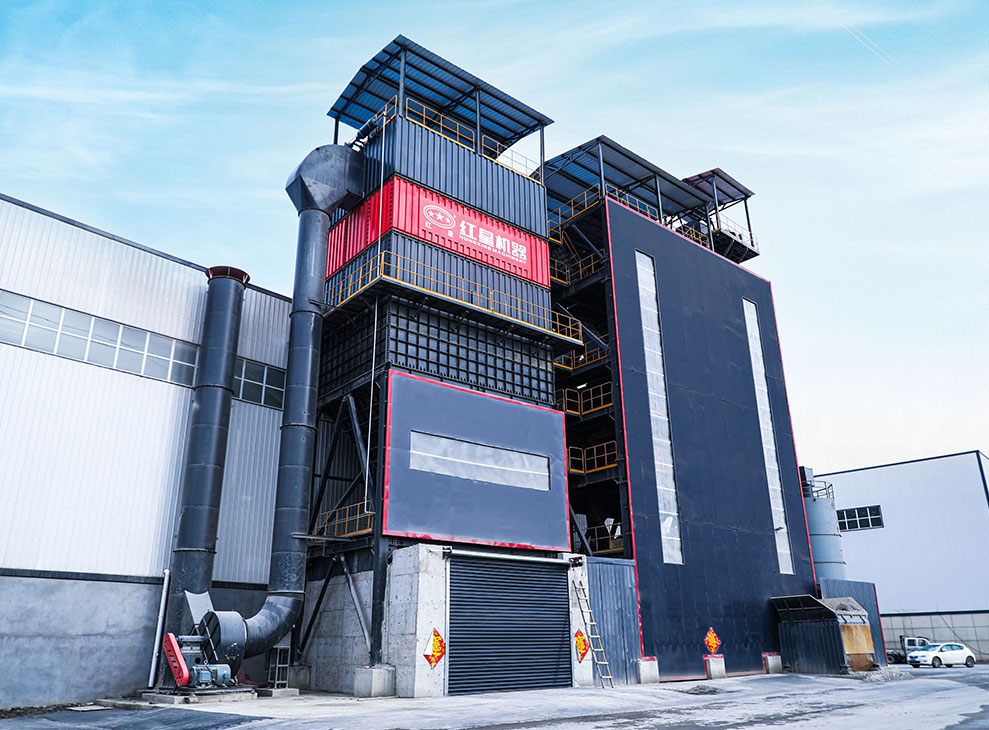

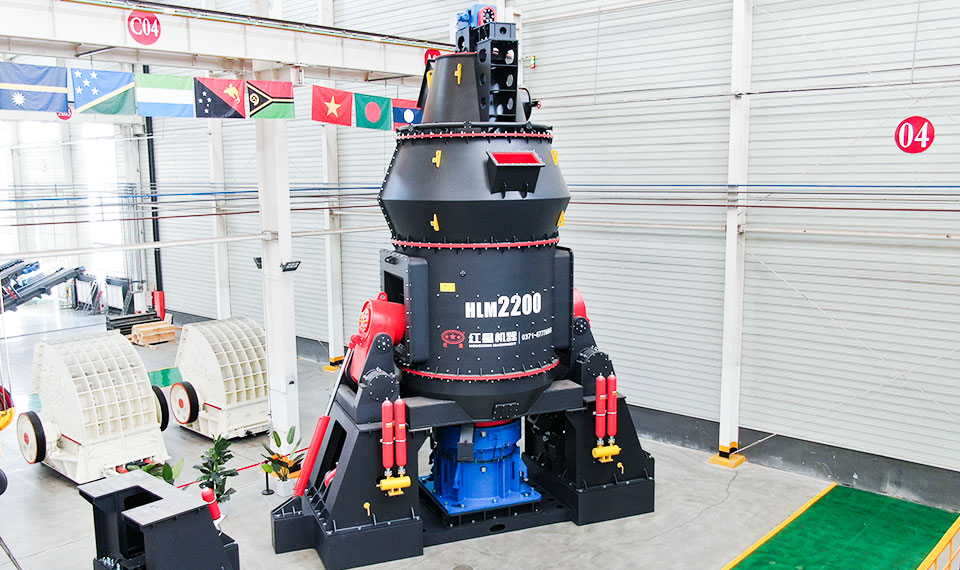

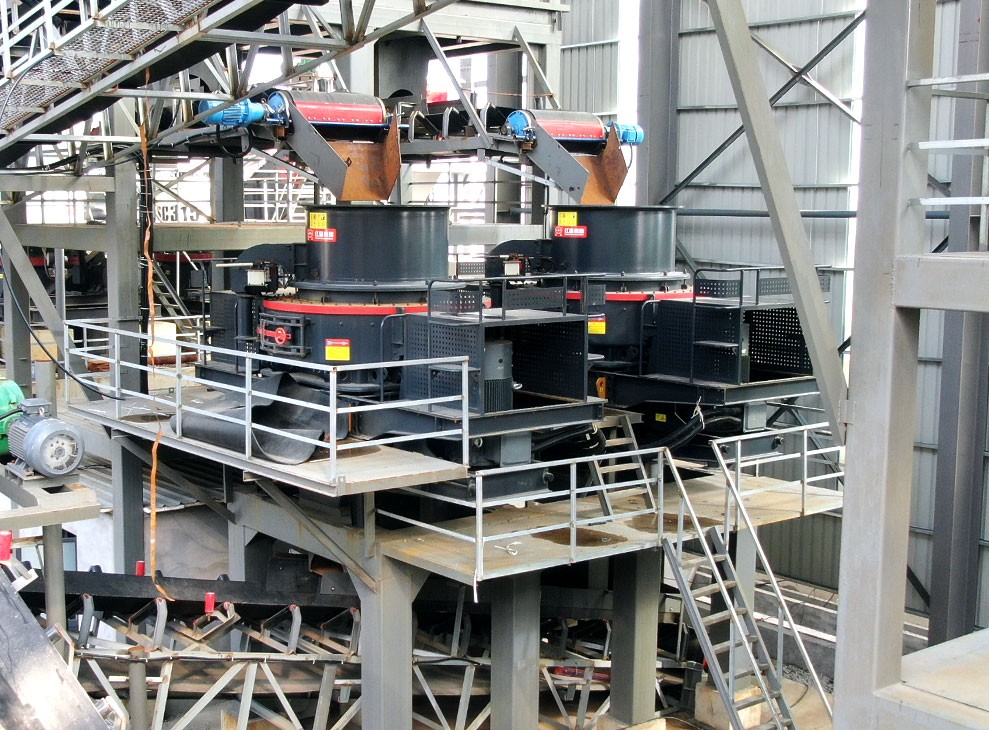

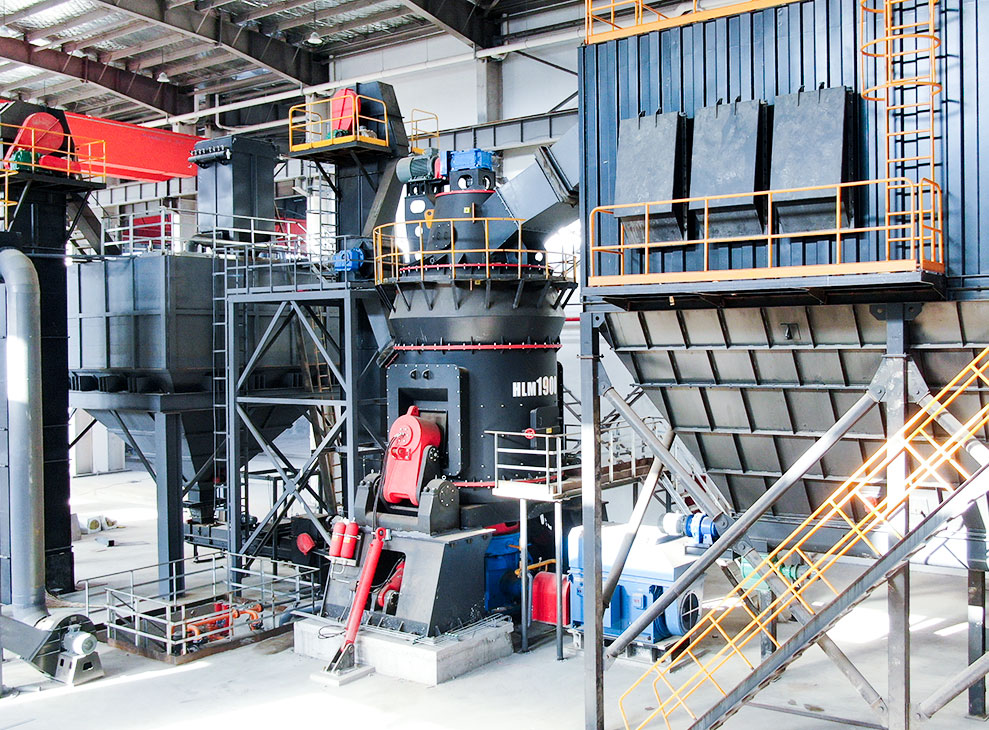

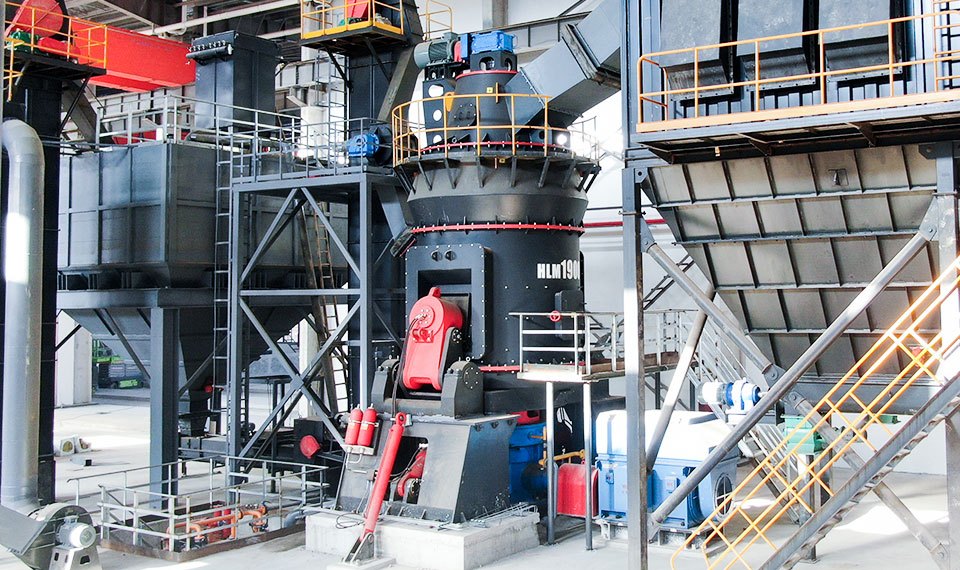

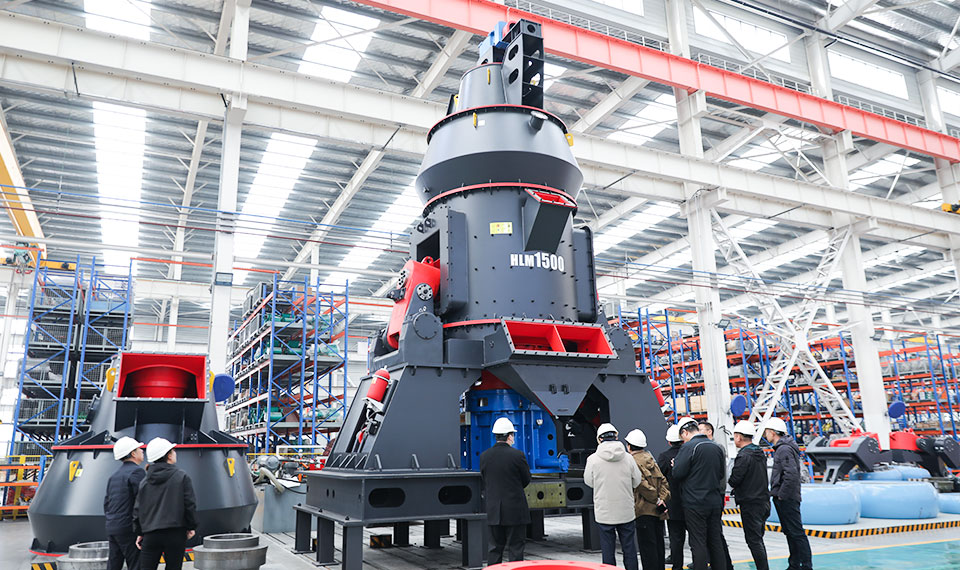

產品實拍展示

Product Photos

工作原理

Working Principle

主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉。物料從下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環）,合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨重新粉磨（外循環）。

Technical parameters

技術參數

HLM煤粉立磨
HLM立式礦磨
HLM礦渣立磨
HLM水泥熟料預粉磨立磨
HLM水泥立磨
HLM高細立磨

規格型號	產量(t/h)	煤粉細度	原煤水分	煤粉水分	主電機功率(kW)
HLM1200M	6—10	R0.08=5-15%	≤15%	≤1-5%	110-132
HLM1300M	10-15				160—200
HLM1500M	15—20				220—280
HLM1700M	20-30				280-355
HLM1900M	26-35				355—450
HLM2200M	35-50				450—560
HLM2400M	45-55				560-710
HLM2800M	60-80				900—1120

注:原煤哈氏可磨指數HGl≥55

規格型號	產量(t/h)	成品細度	原料水分	成品水分	主電機功率(kW)
HLM1300K	10-40	0.84-0.37mm (20-400 目)	≤15%	≤1%	200
HLM1500K	13-50				280
HLM1700K	18-70				400
HLM1900K	20-85				500
HLM2200K	35-135				800-900
HLM2400K	40-160				900-1120
HLM2800K	50-200				1120-1250
HLM3400K	70-260				1800-2000
HLM3700K	90-320				2500-2800

注：原料易磨性(Bond)指數≤13kw/t

規格型號	產量(t/h)	比表面積	礦渣水分	礦粉水分	主電機功率(kW)
HLM17-2N	6-10	≥420㎡/kg	≤15%	≤1%	200-220
HLM19-2N	8-13				280-315
HLM21-2N	10-15				400-450
HLM24-2N	12-18				500-560
HLM28-2N	22-30				900-1000
HLM35-3N	55-70				1800-2000
HLM42-4N	70-100				2500-2800
HLM46-4N	85-135				3150-3800
HLM53-4N	130-165				4500-5000

注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。

規格型號	產量(t/h)	產品細度		原料水分	主電機功率(kW)
規格型號	產量(t/h)	≤80μm	≤2mm	原料水分	主電機功率(kW)
HLM17-2Y	12-20	≥30%	≥90%	≤3%	200
HLM19-2Y	18-25				280
HLM21-2Y	25-35				400
HLM24-2Y	30-45				500
HLM28-2Y	60-80				900
HLM35-3Y	125-165				1800
HLM42-4Y	200-230				2500
HLM46-4Y	250-300				3150
HLM53-4Y	360-420				4500

注：原料易磨性(Bond )指數≤18kw/t

規格型號	產量(t/h)	比表面積	原料水分	成品水分	主電機功率(kW)
HLM19S	8-13	≥380㎡/kg	≤5%	≤1%	280-315
HLM21S	11-18				400-450
HLM24S	15-20				500-560
HLM28S	28-35				900-1000
HLM35S	70-80				1800-2000
HLM42S	95-110				2500-2800
HLM46S	130-150				3150-3800
HLM53S	160-200				4500-5000

注：原料易磨性(Bond )指數≤18kw/t

規格型號	入料粒度	產量(t/h)	產品細度	原料水分	主電機功率(kW)
HLM1200X	≤10	2-6	10-40μm,通篩率97%	≤4%	132
HLM1300X	≤10	3-10			220
HLM1500X	≤10	4-13			315
HLM1700X	≤15	7-18			450
HLM1900X	≤15	8-23			560
HLM2200X	≤20	13-35			800
HLM2400X	≤20	15-45			1000
